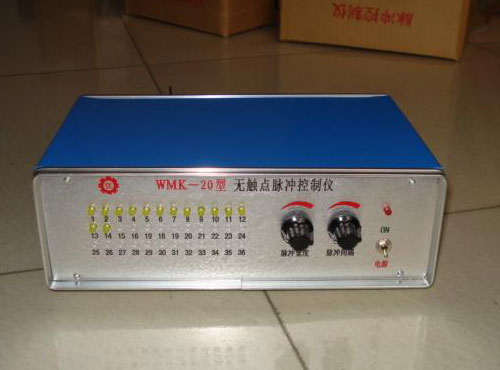

WMK-20型無觸點脈沖控制儀由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。

WMK-20型無觸點脈沖控制儀在電氣性能，工作原理及使用上和WMK－2型、3型相同外，在電路設計，元器件使用，機箱結構等各方面都做了重大改進，輸出部分分別有10、12、14、16、18、20、24、27、30、32、36、40位等電壓分別有24V、36V、110V、AC220V各種。具有外型美觀大方，性能穩定，維修方便等特點。

WMK-20型無觸點脈沖控制儀主要技術指標：

1、脈沖間隔：0.8秒-30秒

2、脈沖寬度：0.01秒-0.5秒

3、使用溫度：-20℃-45℃

4、電源電壓：220V 50HZ ±20***

5、輸出電壓：24V 36V 110V 220V

6、整機功耗：≤40W

7、外型尺寸：100×200×300mm

8、重　　量：約3kg

WMK-20型無觸點脈沖控制儀使用：

1、將帶輸出線的矩型插頭插入機箱后部插孔內，輸出線的一端分別與電磁閥的一端相連接，電磁閥的另一端接在公共線上，公共線一般排在***后，導線顏色為紅色。

2、將電源插頭插入220V交流電源。

3、打開電源開關指標燈應亮。

4、調節脈沖間隔和脈沖寬度旋鈕達適當為止。

WMK-20型無觸點脈沖控制儀維修和注意事項：

1、接頭嚴禁虛焊和接觸不良，單機輸出線只能供單機使用，切不可互相連接。

2、更換保險管不能大于2A，嚴禁用導線或其它導電物代替保險管。

3、電磁閥和連接導線不應出現短路、漏電現象，要經常檢查對地電阻大于2兆歐。

4、配接電磁閥或檢修儀器故障時，請關掉電源，以免發生事故。
