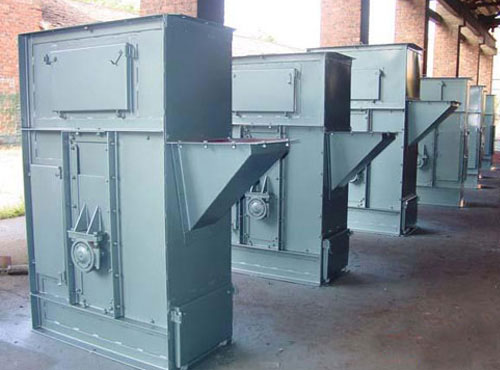

NE型斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。該機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。主要技術參數負荷JB3926-85標準要求。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒面減速器。

NE型斗式提升機結構組成：

NE型斗式提升機有運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

1、運行部件：由料斗和專用鏈條組成，NE30及以下采用單排鏈，NE50~NE800采用雙排鏈。

2、驅動裝置：采用多種驅動組合驅動（依用戶實際需要而定）。驅動平臺上裝有檢修架和欄桿。驅動裝置分左裝和右裝兩種。

3、上部裝置：安裝有軌道（雙排鏈）、逆止器，卸料口裝有防回料橡膠板。

4、中間節：部分中間節裝有軌道（雙鏈），以防止鏈條在工作中擺動。

5、下部裝置：斗式提升機安裝有自動張緊裝置。

NE型斗式提升機零部件的選用及檢驗：

1、選用高填充率耐磨料斗。

2、選用合金鋼耐磨套筒滾子鏈。銷軸和外鏈板固定，套筒和內鏈板固定可有效的減少承載部件的磨損。

3、頭部鏈輪由輪轂和分體齒圈組成。尾部鏈輪采用光齒，能有效的防止頭尾不同步引起的跳齒和磨損現象。

4、零件加工后，采用德國***的網袋式自動翻轉熱處理設備，均勻滲碳淬火。

5、采用普檢和破斷拉伸試驗檢測手段，充分保證技術要求。

NE型斗式提升機具有以下特點：

1、密封性好，環金污染少。

2、操作、維修方便、易損件少。

3、使用成本低，由于節能和維修少，使用成本極低。

4、運行可靠，***的設計原理，保證整機運行的可靠性，密封性好。環境污染少。

5、結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6、機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7、輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。

8、操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

NE型斗式提升機安裝尺寸：
