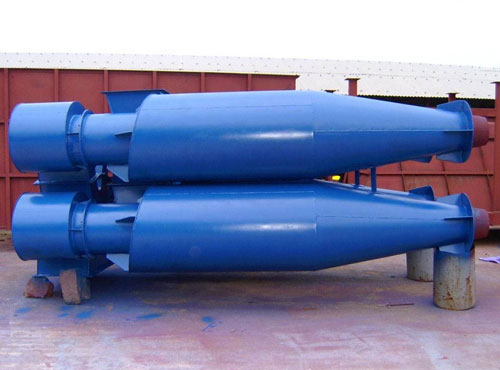

CLK擴散式旋風除塵器又稱帶倒錐體旋風除塵器，適用于捕集干燥的非纖維性的顆粒狀粉塵，可以避免粉塵造成二次揚塵，除塵效率高。

CLK擴散式旋風除塵器的主要特點是筒身呈圓錐形，因而減少了含塵氣體自筒身中心短路到出口去的可能性，并裝有圓錐形的反射屏，防止兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，因而提高了除塵效率。CLK擴散式旋風除塵器廣泛應用于冶金、鑄造、建材、化工糧食、水泥等行業中，捕集干燥的非纖維性顆粒狀粉塵和煙塵除塵，可做回收物料設備使用。

CLK擴散式旋風除塵器工作原理：

含塵氣體經矩形進風口沿切向進入筒體，粉塵在離心力的作用下，被拋向器壁，并隨旋轉氣流向下旋轉運動，大部分氣流受反射屏的發散作用，旋轉上升經排氣管排出，小部分氣流隨粉塵反射屏和錐體之間的環隙進入灰斗，殼體下部直徑變大，旋轉氣流減慢，粉塵在慣性作用下被捕集在灰斗內，氣體則經反射屏的透氣孔至排氣管排出。

CLK擴散式旋風除塵器結構設計：

CLK擴散式旋風除塵器的各部分的構造比例設計要合理。旋風除塵器的外筒直徑及高度對其性能的影響較大，外筒體的直徑較小，氣流運動給予塵粒的離心力越大。因此，外形細長的旋風除塵器比短粗的除塵器效率要高，而且能夠捕集較細的塵粒，但是流體的阻力較大。一般認為，性能較好的旋風除塵器的外筒部分的高度為其直徑的1-2倍，椎體部分的高度為直徑的1-3倍，椎體的角度為20°-40°。

CLK擴散式旋風除塵器入口的斷面的寬高之比也很重要，寬高比越小，井口氣流在徑向方向越薄，越有利于粉塵在圓筒內的分離和沉降，除塵效率就越高。因此***斷面多采用個矩形，寬高之比為2左右。

CLK擴散式旋風除塵器技術性能：

CLK擴散式旋風除塵器主要尺寸：
